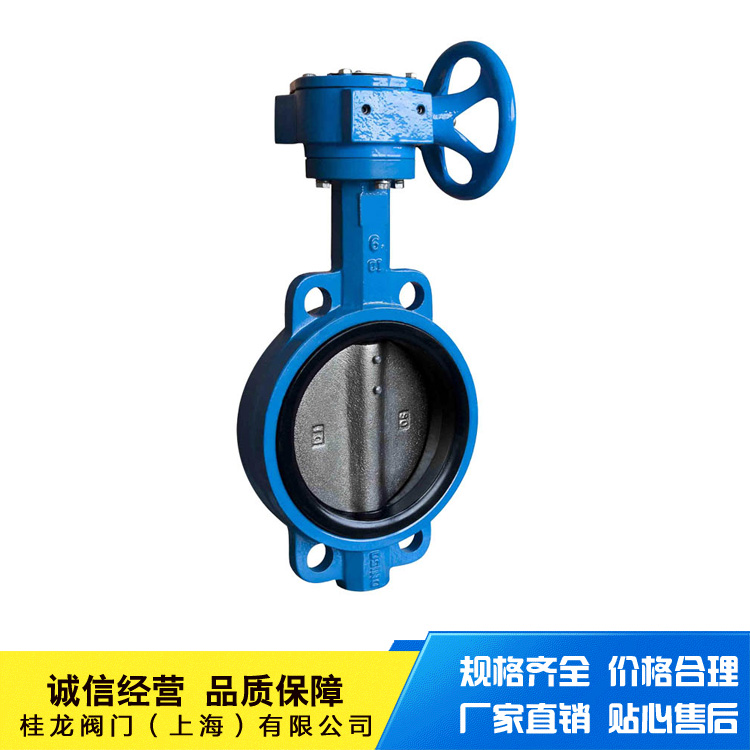

桂龍軟密封蝶閥D371X
蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業專用蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和燃氣管道。
蝶閥的優點如下：1、啟閉方便迅速、省力、流體阻力小，可以經常操作。2、結構簡單，體積小，重量輕。3、可以運送泥漿，在管道口積存液體最少。4、低壓下，可以實現良好的密封。5、調節性能好。
此閥尺寸小，重量輕，可在各種介質管道中作為截斷、調節流量的設備。通過選用不同材質的閥板和密封座，以及板、軸通過無銷連接可用于更惡劣的工況，如脫硫、真空、海水淡化系統等。凸耳對夾式蝶閥可實現閥門的下游管線及設備在線修復，并且該閥可實現閥門的下游管線及設備在線修復，并且該閥可安裝在管端作為排氣閥使用。
此閥適用在石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上，可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管和容器上作為調節和截流設備使用。
產品特點
小型輕便，容易拆裝及維修，并可在任意位置上安裝。
2、結構簡單、緊湊、90°運轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、達到完全密封，氣體試驗泄露為零。
5、選擇不同零部件材質，可適用多種介質。
6、流量特性趨于直線，調節性能好。
7、啟閉試驗次數多達數萬次、壽命長。
蝸輪對夾襯膠蝶閥用途
|
密封圈材料代號
|
適用溫度
|
適用介質
|
|
NR
|
≤85℃
|
水、空氣、酸堿類
|
|
CR
|
≤85℃
|
水、煤氣、酸堿類
|
|
NBR
|
≤100℃
|
水、油品
|
|
EPDM
|
≤120℃
|
水、蒸汽、一般酸堿類
|
|
FKM
|
≤150℃
|
水、蒸汽、強酸堿類
|
蝸輪對夾襯膠蝶閥材料
|
閥體
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
蝶板
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
|
|
閥桿
|
碳鋼鍍鎳磷、不銹鋼
|
|
閥座密封圈
|
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
|
|
蝸輪裝置
|
組合件
|
壓力等級：PN（MPa） 1.0 1.6
測試
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
主要尺寸參數
|
公稱通徑DN
|
公稱壓力MPa
|
工作壓力MPa
|
L
mm
|
D
mm
|
D1
mm
|
n-Φd
mm
|
H1
mm
|
H2
mm
|
Do
mm
|
H3
mm
|
A
mm
|
B
mm
|
質量
Kg/kilos
|
|
40
|
1.0
|
1.0
|
33
|
150
|
110
|
4-18
|
55
|
100
|
150
|
62
|
164
|
125
|
6
|
|
50
|
43
|
165
|
125
|
4-18
|
64
|
120
|
150
|
62
|
164
|
125
|
7
|
|
65
|
46
|
185
|
145
|
4-18
|
80
|
120
|
208
|
62
|
164
|
125
|
10
|
|
80
|
46
|
200
|
160
|
8-18
|
112
|
130
|
260
|
62
|
164
|
125
|
11
|
|
100
|
52
|
220
|
180
|
8-18
|
90
|
140
|
275
|
62
|
164
|
125
|
12
|
|
125
|
56
|
250
|
210
|
8-18
|
112
|
160
|
350
|
106
|
289
|
200
|
18
|
|
150
|
56
|
285
|
240
|
8-22
|
135
|
175
|
350
|
106
|
289
|
200
|
29
|
|
200
|
60
|
340
|
295
|
8-22
|
160
|
210
|
240
|
106
|
289
|
200
|
34.5
|
|
250
|
0.6
|
68
|
395
|
350
|
12-22
|
206
|
235
|
240
|
106
|
289
|
200
|
44
|
|
300
|
78
|
445
|
400
|
12-22
|
232
|
273
|
320
|
112
|
370
|
253
|
64.5
|
|
350
|
78
|
505
|
450
|
16-22
|
263
|
310
|
320
|
112
|
370
|
253
|
75.5
|
|
400
|
102
|
565
|
515
|
16-26
|
295
|
340
|
400
|
270
|
562
|
280
|
156
|
|
450
|
114
|
615
|
565
|
20-26
|
327
|
370
|
400
|
270
|
562
|
280
|
171.5
|
|
500
|
127
|
670
|
620
|
20-26
|
358
|
399
|
400
|
270
|
562
|
280
|
206.5
|
|
550
|
0.4
|
140
|
730
|
675
|
20-30
|
384
|
430
|
400
|
270
|
562
|
280
|
215
|
|
600
|
154
|
780
|
725
|
20-30
|
474
|
460
|
500
|
270
|
562
|
280
|
283
|
|
700
|
165
|
895
|
840
|
24-30
|
486
|
510
|
500
|
125
|
503
|
443
|
426
|
|
800
|
190
|
1015
|
950
|
24-33
|
591
|
672
|
500
|
200
|
513
|
531
|
550
|
|
900
|
203
|
1115
|
1050
|
28-33
|
|
500
|
200
|
513
|
531
|
1070
|
|
1000
|
216
|
1230
|
1160
|
28-36
|
721
|
800
|
550
|
273
|
713
|
815
|
1296
|
|
